Защита нефтебазы от БПЛА

Какие участки нефтебазы закрывают в первую очередь

На нефтебазе не бывает «защиты вообще». Есть конкретные зоны, где попадание беспилотника означает пожар, розлив или остановку отгрузки. С них и начинают.

• Резервуарный парк

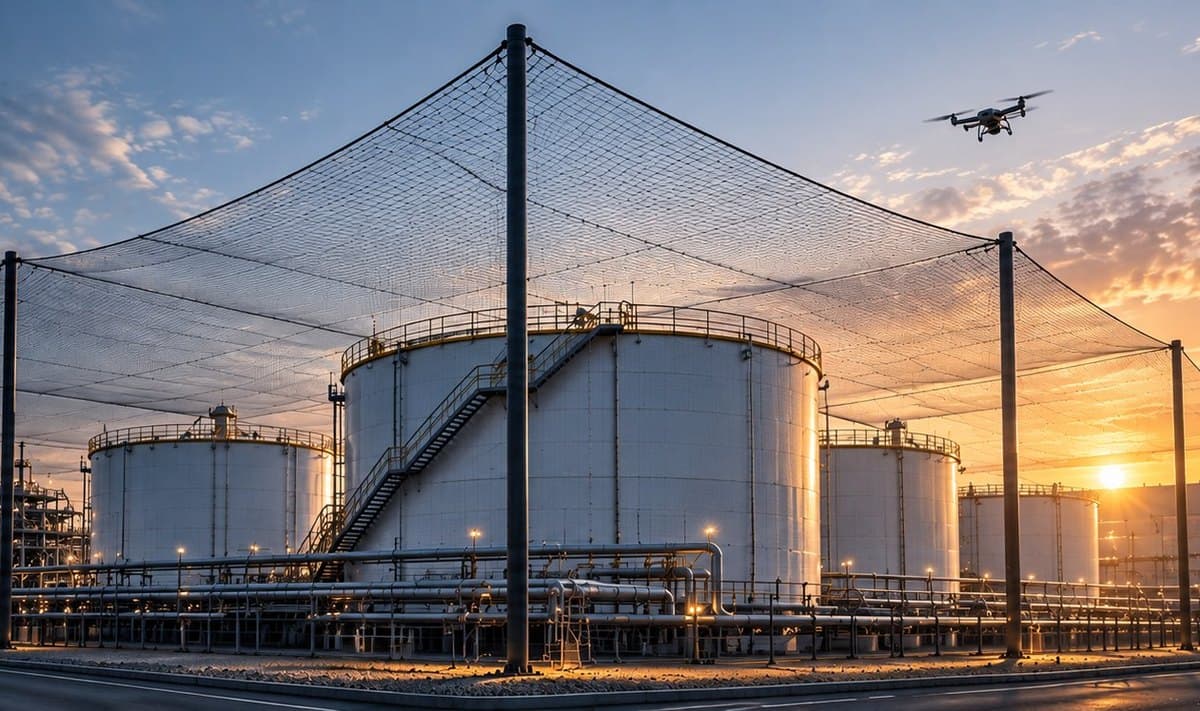

  Крыши РВС и обвалование. Самая большая по площади зона и самая уязвимая: полотно натягивается над группой резервуаров на отдельно стоящих опорах.

• Наливные эстакады

  Автомобильные и железнодорожные. Контур должен оставить проезд цистерн и работу наливных стояков, поэтому чаще делают локальное перекрытие над эстакадой.

• Насосные и узлы учёта

  Компактные объекты, которые закрывают отдельными «куполами» или включают в общий контур, если они рядом с парком.

• Сливные и приёмные площадки

  Открытые зоны с техникой: важна высота контура, чтобы под ним проходили автоцистерны и краны.

Что учитываем при проектировании контура над резервуарами

Резервуарный парк диктует конструкцию сильнее любого другого объекта. Полотно нельзя опирать на крыши РВС: там дыхательная арматура, люки, площадки обслуживания. Поэтому вся нагрузка уходит на опоры по периметру и в проходах между резервуарами, а расстояние между ними держит тросовая система.

Второе ограничение: взрывоопасные зоны. Металл опор и тросов заземляется, а работы на площадке согласуются со службой промбезопасности предприятия. Третье: ветер. Открытая площадка нефтебазы продувается, и натяжение тросов, шаг опор и тип полотна считают под ветровой район объекта.

• Высота контура над самой высокой точкой оборудования и запас на провис полотна.
• Проезды для пожарной техники и обслуживания: они остаются открытыми либо перекрываются съёмными секциями.
• Стыковка с существующим ограждением и опорами освещения, если их можно использовать как точки крепления.
• Этапность: парк редко закрывают целиком за один раз, обычно начинают с самой критичной группы резервуаров.

Какой контур обычно применяют

Для парка резервуаров это горизонтальное перекрытие: сетка над всей группой на опорах и продольных несущих тросах, с оттяжками на анкеры. Для эстакад и насосных чаще делают локальный контур «крыша плюс стены» с проёмами под технику. Если территория уже обнесена высоким ограждением, вертикальную часть иногда заменяют существующим забором с надстройкой.

Полотно выбирают между полимерной антидроновой сеткой и стальной сеткой Манье. Первая легче и проще в монтаже на больших пролётах, вторая жёстче и лучше держит повторные нагрузки. Что подойдёт вашему парку, решает расчёт, а не каталог: зависит от пролётов, ветра и того, сколько снега ложится на полотно зимой.

Как проходит предварительный расчёт

1. 01Вы присылаете план парка с размерами резервуаров и расстояниями между ними, высоты, фото площадки. Если есть генплан или чертёж обвалования, он заменяет всё остальное.
2. 02Инженер размечает зоны защиты, расставляет опоры и определяет высоту контура с учётом оборудования на крышах.
3. 03Считаем площадь полотна, длину несущих и оттяжных тросов, количество опор и крепежа.
4. 04Вы получаете спецификацию и коммерческое предложение на поставку; монтаж добавляем по запросу.

Предварительную площадь можно прикинуть самостоятельно в калькуляторе: длина и ширина парка, высота контура. Точную спецификацию всё равно готовит инженер.
