Защита НПЗ и нефтегазовых объектов от БПЛА

Сетчатые контуры над технологическими установками, компрессорными станциями и узлами НПЗ и ГПЗ. Считаем конструкцию под высоту колонн, проезды и требования эксплуатации.

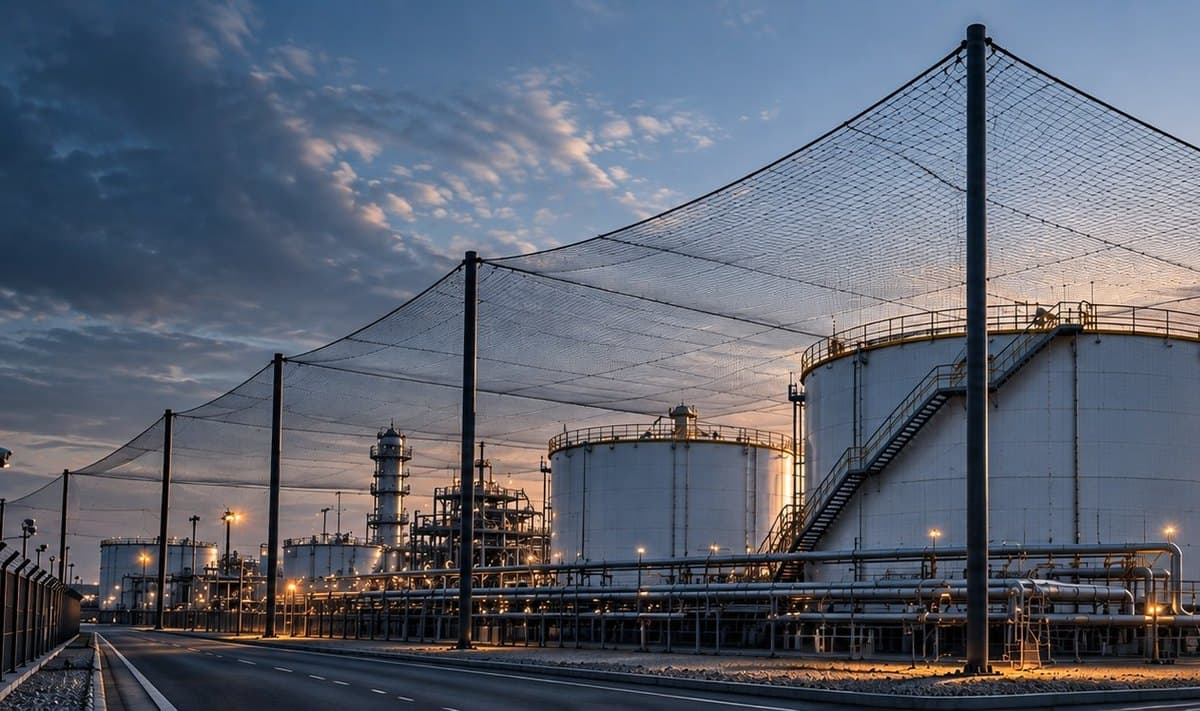

Технологические установки нефтегазового объекта и сетчатый контур на высоких опорах

Чем НПЗ отличается от нефтебазы с точки зрения защиты

На нефтебазе главная задача одна: накрыть резервуары. На перерабатывающем заводе таких задач десятки, и они разные по высоте. Ректификационные колонны, печи, факельные системы, компрессорные, эстакады трубопроводов, ОРУ собственной подстанции. Единый контур над всем заводом обычно не строят: слишком большая площадь и слишком разная высота оборудования.

Поэтому защиту НПЗ делят на зоны и закрывают их по очереди. Сначала то, что нельзя остановить: компрессорные и насосные, установки с непрерывным циклом, узлы учёта на выходе. Потом резервуарные парки сырья и продукции, потом остальное.

Типовые зоны защиты на НПЗ, ГПЗ и компрессорных станциях

  • Технологические установки

    Локальные контуры над блоками оборудования на высоких опорах. Колонны выше контура остаются открытыми, защищается насосно-компрессорное оборудование у их подножия.

  • Компрессорные станции

    Перекрытие корпуса и открытой площадки АВО. Контур «крыша плюс стены» с проёмами под обслуживание.

  • Резервуарные парки

    Как на нефтебазе: горизонтальное перекрытие над группой резервуаров, опоры по периметру.

  • Эстакады и узлы трубопроводов

    Узкие длинные контуры вдоль эстакады на парных опорах.

  • Собственная подстанция

    Отдельное решение для подстанций: охранные зоны, заземление, габариты до токоведущих частей.

Ограничения, которые определяют конструкцию

  • Класс взрывоопасной зоны: материалы опор и тросов, порядок огневых работ при монтаже, заземление.
  • Обслуживание оборудования: доступ кранов и подъёмников к колоннам и печам, поэтому контур проектируется с открываемыми или съёмными секциями.
  • Плотность застройки: часто нет места для отдельно стоящих опор, и точки крепления выносятся на существующие металлоконструкции или эстакады после проверки их несущей способности.
  • Непрерывный цикл: монтаж планируется участками, без остановки установки.

Что мы делаем по нефтегазовому объекту

  1. 01Получаем генплан или схему установки с высотами оборудования и зонами, которые нужно закрыть первыми.
  2. 02Прорабатываем схему контура: расстановку опор, привязку к существующим конструкциям, узлы крепления.
  3. 03Рассчитываем полотно, тросы, опоры и крепёж по зонам, чтобы вы могли закрывать объект очередями.
  4. 04Готовим спецификацию и коммерческое предложение на поставку готового комплекта; монтаж добавляем по запросу.

Из чего собирается система

Состав системы определяется после анализа объекта: часть элементов может не понадобиться, часть заменяют существующие конструкции площадки.

Что нужно для расчёта

Чем точнее исходные данные, тем ближе предварительный расчёт к итоговой спецификации.

  • 01Генплан объекта или схема установки с размерами
  • 02Высоты оборудования в каждой зоне, которую нужно закрыть
  • 03Перечень зон в порядке приоритета
  • 04Класс взрывоопасных зон и требования к материалам, если есть
  • 05Существующие эстакады и конструкции, к которым можно крепиться
  • 06Фотографии площадки
  • 07Город объекта для ветровой и снеговой нагрузки
  • 08Возможные окна для монтажа без остановки установки

Нет чертежа? Достаточно габаритов и нескольких фотографий площадки. Недостающее уточним по телефону.

PDF, JPG, PNG, XLSX, DOCX · до 5 файлов

Материалы для этого объекта

Весь каталог

FAQ

Частые вопросы

Не нашли ответ? Задайте вопрос инженеру через форму или по телефону.

Можно ли закрыть сеткой ректификационные колонны и факел?

Полностью накрывать высотные колонны обычно нецелесообразно: контур поднимают до высоты, которую позволяют опоры, и защищают оборудование у основания. Факельные системы сеткой не закрывают. Что реально закрыть на вашей установке, покажет расчёт по высотам оборудования.

Как монтировать без остановки производства?

Монтаж планируется участками: опоры и тросы ставят рядом с оборудованием, полотно поднимают секциями в согласованные окна. Порядок работ согласуется с эксплуатацией и промбезопасностью до начала.

Можно ли крепить тросы к существующим эстакадам?

Можно, если конструкция выдерживает дополнительную нагрузку от натяжения. Это проверяется по вашим чертежам эстакад на этапе проектирования; если данных нет, ставим отдельные опоры.

Вы работаете с проектной организацией заказчика?

Да. Передаём схему контура и спецификацию в формате, который нужен вашим проектировщикам, и вносим правки по их замечаниям.
